彩驰飞电子推荐介绍RJ45连接器定义

2018-09-06 22:40:29


egistered jack就是RJ,又称网络连接器,它是包含所有连接器中的一种,是一个标准化的物理网络接口的结构和接线方式使它最理想的RJ45网络接口,是电信连接的接口。
RJ45是由插头和插座组成的,这两种元器件组成的连接器连接于导线之间,以实现导线的电气连续性。水晶头装入RJ插座内,两者的金属部位相接触,水晶头上的弹片保证两者之间稳定而可靠的电气连接, 由于弹片与插孔间的摩擦作用,电接触随着插头的插入而得到进一步加强。插孔主体设计采用整体锁定机制,这样当水晶头插入时,插头和插座的界面外可产生最大的拉拔强度。

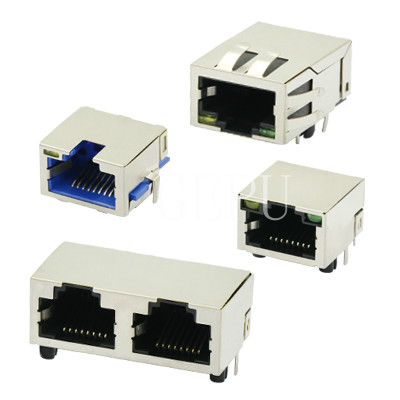

按RJ45模块的安装位置来分,分为沉板型、板上型、板下型和通用型四个标准。由塑胶体、端子组成,有些有金属外壳,起到屏蔽租用。塑胶体抗高压、阻燃,并可在标准面板上以90°(垂直)或45°斜角安装,特殊的工艺设计可提供至少750次重复插拔。


RJ45网络接口的性能指标包括衰减、近端串扰、插入损耗、回波损耗和远端串扰等。RJ45的各项性能:接触电阻为2.5mΩ,绝缘电阻为1000mΩ,抗电强度为DC1000V(AC700V)时,一分钟无击穿和飞弧现象;插头插座可重复插拔次数不小于750次。

在这些性能指标要求中,串扰是设计时考虑的一个重要因素,为了使整个链路有更好的传输性能,在插座中常采用串扰抵消技术,串扰抵消技术能够产生与从插头引入的干扰大小相同、极性相反的串音信号来抵消串扰。如果由模块化插头引入的串音干扰用“++++”表示,插座产生的相反的串音则用“----”表示。当两个串音信号的大小相等,极性相反时,总的耦合串音干扰信号的大小为零。
